和晟测控LUB系列涡街流量计说明书

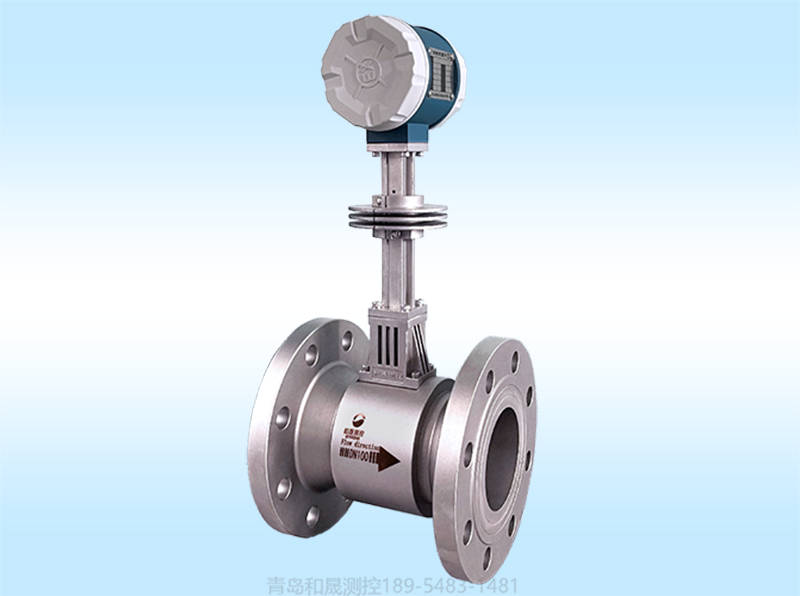

一.涡街流量计概述

1、原理及适用范围

涡街流量传感器是目前国际上主要流量仪表产品之一，广泛应用于石油、化工、冶金等工业部门和市政建设，环保工程。对液体、气体和蒸气的流量进行检测和计量。

涡街流量计是根据“卡门涡街 ”原理研制成的一种具有优良技术性能指标的流体振荡型流量仪表，在流体流过的传感器壳体内，插入一个非流线型柱状物体时，在柱体后面两侧会产生两列交错排列的旋涡，见图（一）。

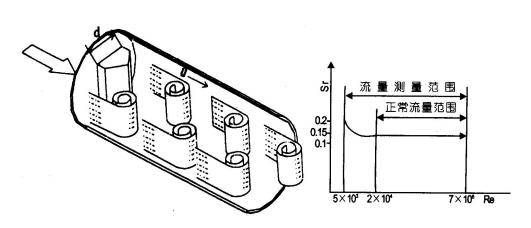

图（一）：卡门涡街 图（二）St 和 Re 的关系

旋涡分离的频率与流速成正比，与柱体的宽度成反比，可以用下式表示：

式中: f:旋涡分离频率;

St:无量纲常数(斯特劳哈尔数);

V:管道内流体平均流速;

展开全文

d:柱体的迎流面宽度;

D:传感器壳体内径。

通过检测分离频率便可测出流体流速及瞬时流量，斯特劳哈尔数St对于特定柱型的旋涡发生体，在一定流量范围内是雷诺数Re 的函数，St 与 Re 函 数的线性部分，即是涡街流量传感器的线性测量范围，见图（二）。由此，通过检测分离频率 f 可确定管道内流体平均流速及体积流量。

单位体积的流体流过传感器所产生的脉冲数称为仪表系数，用 K 表示（公式2）：

k＝N／Q （1／m³ ）………………………………（2）

式中： k：仪表系数；

N：脉冲数；

Q：流体体积。

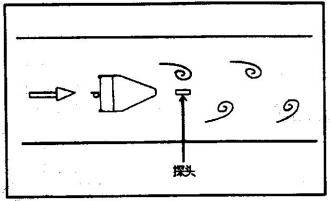

旋涡在柱体后两侧交替分离，产生压力脉动，使传感器中的检测体（亦称探头）受到交变力，见图（三），埋设在检测体内的压电晶体元件受到交变力的作用产生电荷频率信号，由检测电路处理后，以频率信号型式或转换成标准信号型式输出。配套流量积算仪表和温度、压力传感器后，可对参数进行修正和运算。

二、安装

1.安装的环境及条件

1.1 传感器可安装在室内、室外。特殊场合特别订货。

1.2传感器在管道上可以沿管道轴线垂直方向上360 °任意安装，可水平、垂直、倾斜安装。当测量液体时，管道内必须充满液体，因此垂直或倾斜安装的传感器，流体流动方向必须自下而上。

1.3 传感器尽可能安装在没有机械振动的管道上。

1.4 传感器尽可能远离磁电干扰场所。

1.5 安装传感器时，管道内径必须与传感器内径相同。若不能完全相同应采用比传感器通径略大的管道，误差：≤3% 。

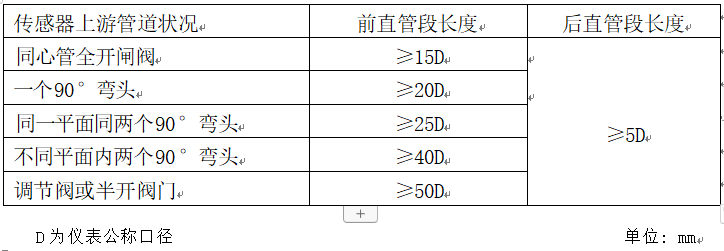

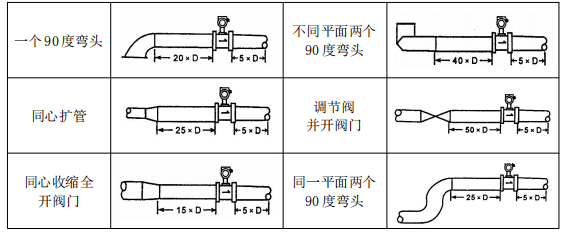

1.6 传感器上游侧、下游侧应留有足够长的直管段，因前后差异不同，请按表及图五要求安装。
